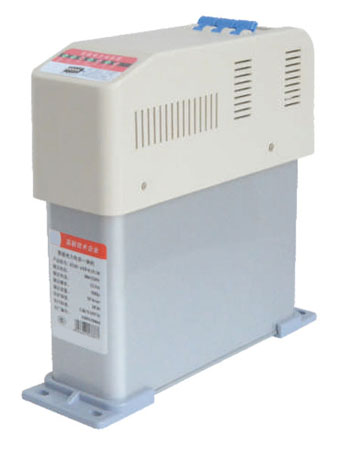

智能電力電容器

主要用途與適用范圍
智能電力電容一體機（以下簡稱為智能電容），是本公司研發并擁有自主產權的新一代無功補償裝置，是以自愈式低壓電力 電容器（S型包含1組共補電容器組，F型包含j組分補電容器組）為主體，采用先進的單片機檢測技術，實現精準控制磁保持繼電器在電壓 零點時刻快速閉合，在電流零點時刻快速分斷，從而提高了投切速度及補償效果，提高了抗諧波能力。由于采用磁保持繼電器，裝置只 在投切動作瞬間耗電，平時不耗電，真正達到節能降耗的目的。輸入信號與裝置有光電隔離，抗干擾能力強，運行安全可靠。
智能電容產品集過零投切技術、網絡技術和最新電氣技術自主研制而成，具有模塊化、智能化、小型化、零投化、多樣化 等特點。 該系列智能電容全部為受控型，組網時必須與本公司生產的智能無功功率補償控制器配套使用。
本產品符號：國家標準GB/T 15576-2008(我公司為本標準主要起草單位）。

功能特點
1、模塊化： 將傳統的斷路器、投切開關、電容器等組件整合為一個模塊整體，使產品標準化、模塊化，在組裝或維護時及其方便。
2、智能化： 配合智能無功功率補償控制器使用，在高性能硬件的基礎上，結合信號采集、無功補償、聯網通訊等先進成熟的軟件應用， 可實現精確補償、智能組網等功能。
3、簡易化： 模塊化的設計，使接線更方便，安裝更模塊化，生產更簡易化；智能化的軟硬件結構，使得在現場使用時只需將智能電容的 地址設置為不重復，控制器即可將所連智能電容組網為一個無功補償系統。
4、零投化： 采用成熟的無功補償控制技術與電容器過零投切技術，實現了無涌流過零投切的優點，大大提高了電氣使用壽命。
5、多樣化： 可根據需要組成全共補型補償系統、三相分補型補償系統、三相混合補償系統。
6、小型化： 采用緊湊的設計，最大的節省了空間，組成柜體后，在體積，成本，運輸等方面可占據更大的優勢。

主要技術參數

環境條件
1、環境溫度：-45-55℃;
2、相對濕度：40℃,20-90%;
3、海拔高度：≤2000m;

電源條件
1、額定電壓：AC22OV/380V
2、電壓偏差：-15％ - 20%
3、電壓波形：正弦波，總畸變率不大于5%
4、工頻頻率：45Hz-65Hz
5、功率消耗：≤3VA

可靠性參數
1、控制準確率：100%;
2、投切允許次數：100萬次；
3、電容器容量運行時間衰減率：≤1%/年；
4、電容器容量投切衰減率：≤0.1%/萬次；
5、年故障率：≤0.1%;

1、無功補償參數
智能電容動態響應時間<1s
電容器投切時間間隔：>30s
單臺無功容量：共補≤40kvar 分補≤30kvar

2、聯機回路數：≤32回路

3、電氣安全
電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路防護均符合中華人民共和國電力行業標注DL/T842-2003 《低壓并聯電容器裝置使用技術條件》中對應條款要求。
