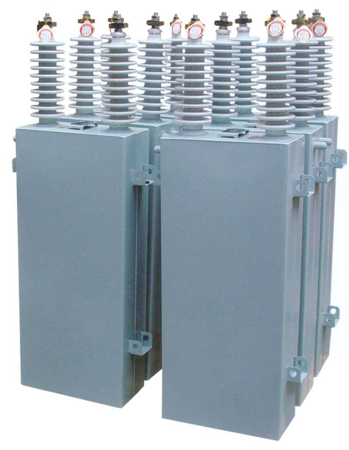

高壓并聯電容器

主要用途與適用范圍
高電壓并聯電容器主要適用于50Hz或60Hz交流電力系統中，提高功率因數。減少無功損耗，改善電壓質量，充分發揮發電、供電設備 效率等。是國家推薦的節能產品。
本產品符合：國家標準GB/T11024.1-2010（我公司為本標準主要起草單位）

工作條件
1、海拔不超過l000m，環境溫度一40/B，B類最高溫度為＋45℃。
2、安裝場所無劇烈的機械振動、無有害氣體及蒸汽、無導電性或爆炸性塵埃。
3、電容器應保證在良好通風條件下運行，不允許在密閉不通風的條件下運行。
4、電容器的接線應采用軟導線，且整個回路應接觸良好。

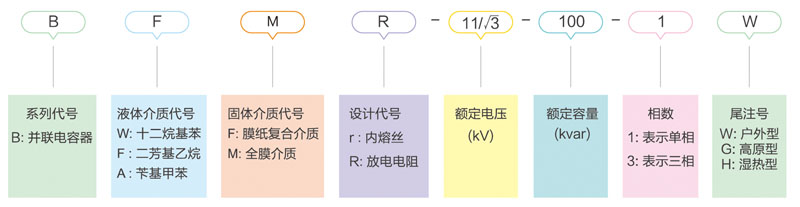

型號及含義

結構特征
1、電容器由箱殼和芯子組成，箱殼用鋼板密封焊接制成，箱殼上焊有出線瓷套，箱壁兩側焊有供安裝用的吊攀，一側吊攀裝有接地螺栓。
2、電容器芯子由若干個元件和絕緣件疊壓而成，元件由作為極板的兩張鋁箔中間夾膜紙復合介質或全膜介質經繞卷壓扁而成。芯子中的元件 按一定的串、并聯方式聯接，以滿足不同電壓和容量的要求。
3、有內熔絲的電容器，每個元件均串有一根熔絲，當某個元件擊穿時，與其并聯的完好元件即對其放電，使熔絲在毫秒級的時間內迅速熔斷， 將故障元件切除，從而使電容器繼續運行。
4、三相電容器為星形接線。
5、液體介質在電容器中，用以浸漬固體介質和填充電容器內部的空隙，具有優良電氣物理性能，并與電容器中其它材料具有良好的相溶性。

主要技術參數
1、額定電壓：6.3kV, 6.6kV, 6.6/√3kV, 10.5kV, 11kV, 11/√3kV, 12kV, 12/√3kV, 19kV
2、額定容量：30-334kvar，其它電壓等級和容量可特殊定貨。
3、容量允許偏差：-5~10%
4、損耗角正切值：膜紙復合介質tan δ≤0.O8%、全膜介質tan δ≤0.O5%
5、耐電壓：電容器極間應能承受交流2.15倍或直流4.3倍額定電壓，歷時l0s無擊穿或閃絡。
   絕緣水平：6kV等級30kV, 10kV等級42kV交流試驗歷時1min無擊穿或閃絡。
6、自放電性能：內部裝有放電電阻的電容器，斷電后10min內剩余電壓從√2UN峰值降至75V以下。
7、最高允許過電壓：1.1倍額定電壓時，每24小時中不超過8小時，1.15倍額定電壓時，每24小時中不超過30分鐘，1.2倍額定電壓時不超過5分鐘，1.3倍額定電壓時不超過1分鐘。
8、最大允許電流：允許電流不超過1.3倍額定電流下運行，過渡過電流考慮過電壓，電容正偏差以及諧波的影響最大不得超過1.43倍額定 電流。
9、符合標準：產品符合國標GB/T 11024.1-2010及國際標準IEC60871一1:2005。

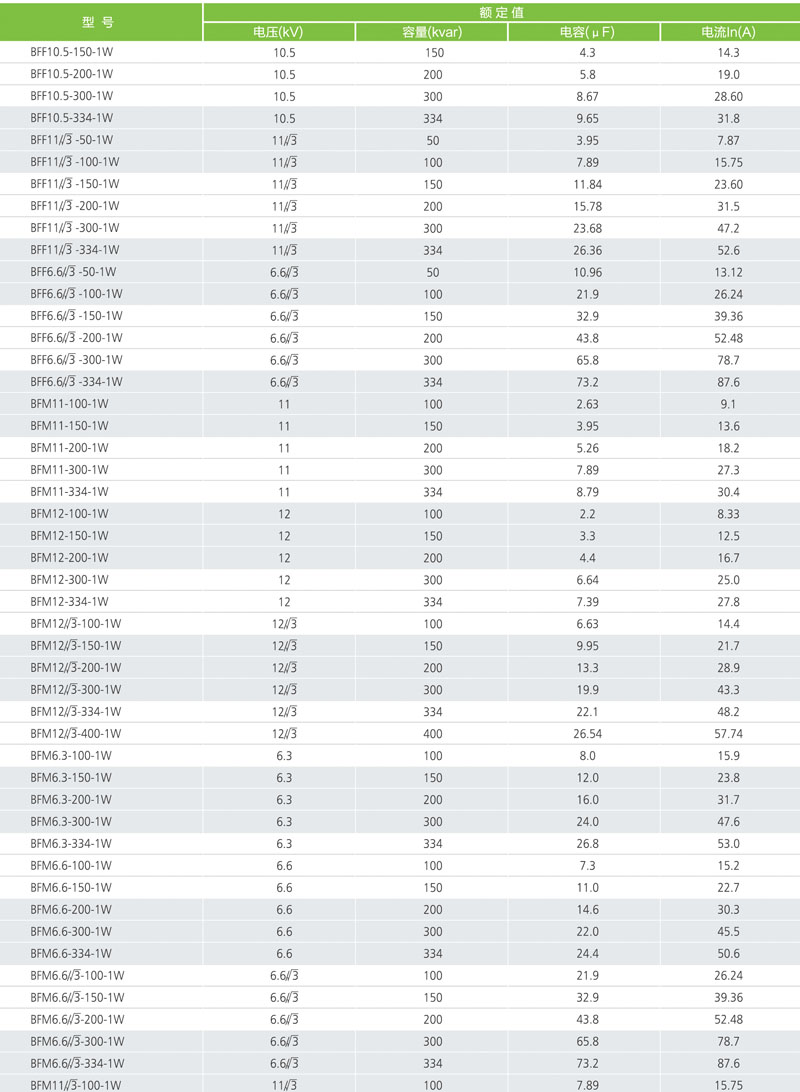

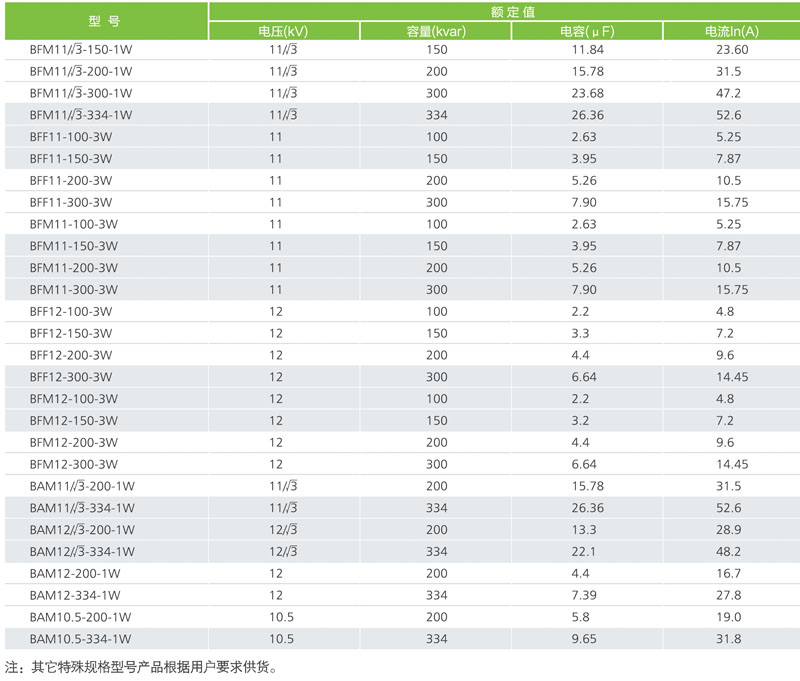

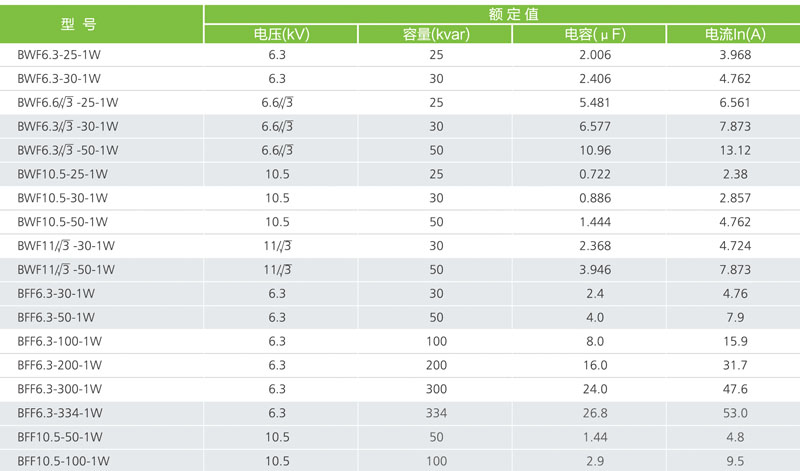

主要規格

訂貨及使用須知
1、電容器額定電壓的選擇一定要根據網路電壓，考慮電容器投入會抬高電壓，因此在選擇電容器額定電壓時至少比網路電壓高5%；當電容器回路中串有電抗器時，電容器的端子電壓會隨所串電抗器的電抗率而相應提高，因此在選擇電容器額定電壓時應根據所串電抗器的 電抗率經計算后確定。
2、電容器是諧波的低阻抗通道，在諧波下大量的諧波會注入電容器使電容器過電流或過電壓，另外，電容器還會使諧波放大，甚至發生 諧振，危及電網安全并使電容器壽命大大縮短，因此，在諧波大的場合電容器一定要在串接抑制諧波的電抗器下使用。
3、電容器合閘時的涌流可高達電容器額定電流的數百倍，所以，投切電容器的開關應選擇無重擊穿的開關，為抑制合閘涌流也可串接抑制涌流的電抗器。
4、內部裝有放電電阻的電容器與電源斷開后，能在10分鐘內由額定電壓峰值降至75V以下，若要求在斷開電源后5分鐘內由額定電壓峰值降至50V以下，則應在訂貨時加以說明。
5、用于線路補償?shù)碾娙萜鳎惶幇惭b以150-200kvar為宜，并且注意電容器不要和變壓器同臺安裝，不得使用同一組跌落，以防止線路非全相運行時有可能發生鐵磁諧振引起的過電流，過電壓而損壞電容器和變壓器。
6、選用保護操作過電壓的氧化鋅避雷器應選用電容器專用的氧化鋅避雷器，且最好裝在電容器極間。
7、速斷保護應選用電容器專用的熔斷器，額定電流應按電容器額定電流的1.43-1.5倍選取為宜。
8、當電容器直接與高壓電動機并接時，為防止電動機從電源斷開時發生自激，引起電容器端子的電壓升高大于額定值，必須使電容器的 額定電流小于電動機空載電流的90%；當電動機采用Y／△接線時，不允許將電容器直接并接在電動機上，應采取特殊的接線方式。
9、當電容器使用在海拔高于1000米或電容器使用在濕熱帶時，訂貨時應加以說明。
10、特種規格或?qū)﹄娙萜饔刑厥庖髸r，訂貨時應加以說明。
