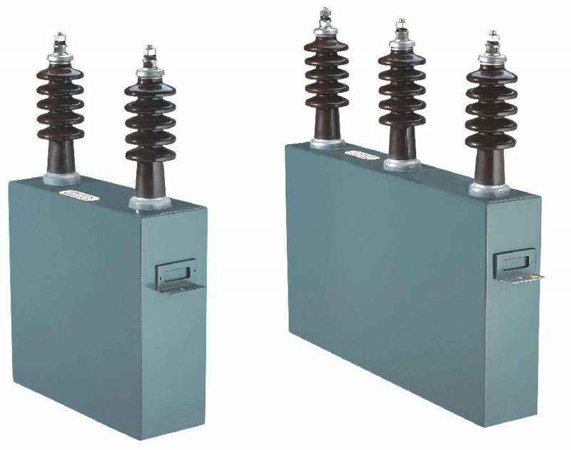

交、直流濾波電容器

主要用途與適用范圍
近年來科技快速發展，電力系統中大量采用整流、變頻及大型電力電子設備，隨之而來的諧波對電網的污染日趨嚴重，使普通電容器很易 損壞，為應對日趨嚴重的電網環境我公司開發了交流濾波電容器，交流濾波電容器是一種抗電流能力較大的電容器，它與電抗器串聯后產 生諧振，以低阻抗通道吸收高次諧波，達到濾除諧波的目的，該產品同時兼作無功補償使用。 本產品符合：國家標準GB!丁12747.1 &2-201 5（我公司為本標準主要起草單位）。

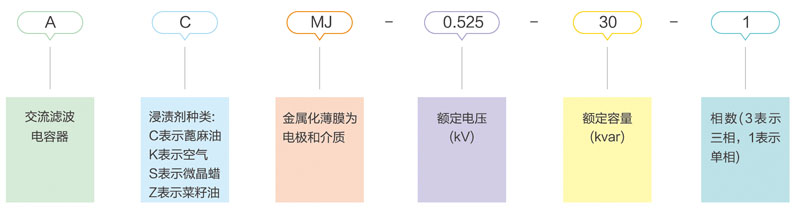

型號及含義

工作條件
1、海拔高度：毛2O00m
2、環境溫度類別：-25/C（最低溫度-25℃，最高溫度50℃, 24小時溫度平均值不超過40℃，年平均溫度不超過30℃).電容器應該在良好通風條件下工作。
3、環境濕度：≦90%
電容器從電源切除后一定要保證電容器電壓降至10％的額定電壓后方可再次投入運行，通常這個時間為180秒，所以要選用帶有延時投入功能的控制器。對于采用零電位投切的控制器可以不受此限。

結構特征
1.鋼板外殼采用優質冷軋鋼板氨弧焊焊接，馬口鐵外殼為印鐵防腐處 理兩邊卷壓咬合密封；
2、浸漬劑無公害
3、內置放電電阻
4、電容器元件采用優質高溫金屬化聚丙烯薄膜
5、元件的電流密度設計為普通電容器的」/3，大大提高了抗電流能力

主要技術參數
1.額定電壓等級（kV): 0.33、 0.45、 0.48、 0.525、 0.82
2.額定容量:15-100
3.電容量偏差（μF):0一＋3%
4.損耗角正切（tanδ):≦0.1 %(Un5OHz2O℃)
5.極間耐壓：2.l5Un6Os，無永久性擊穿或閃絡
6.極殼耐壓：2Un+2kV（低于3kV按3kV)10s無永久性擊穿或閃絡
7.最高允許電壓：≦1.75Un時可以長期運行
8.最大允許電流：電容器可以在2.35In下長期運行；3.2In時允許運行4h
9.放電器件：電容器在切斷電源180s后，電壓降至50V以下

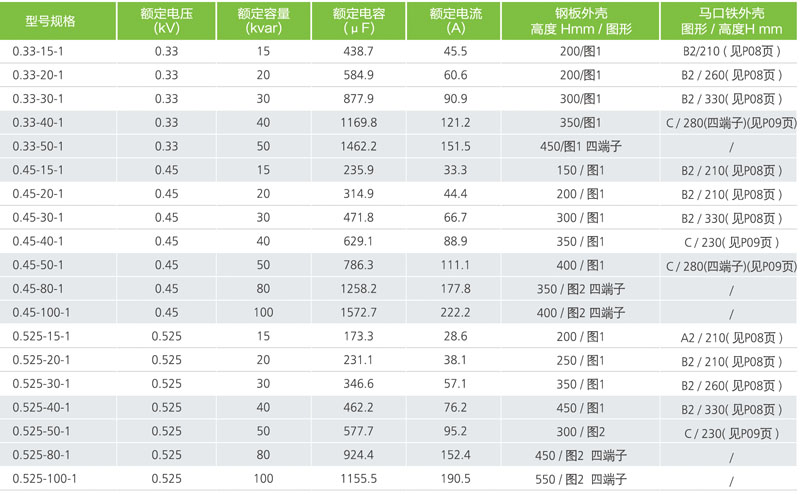

主要規格

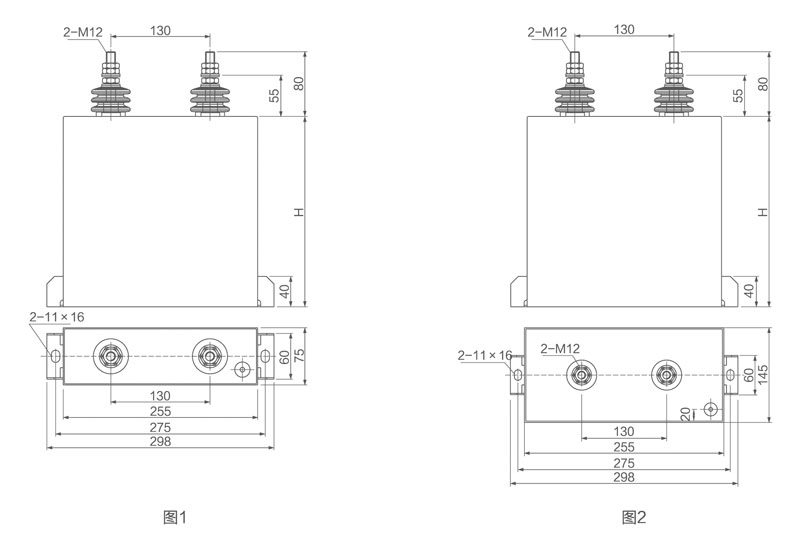

外形及安裝尺寸
