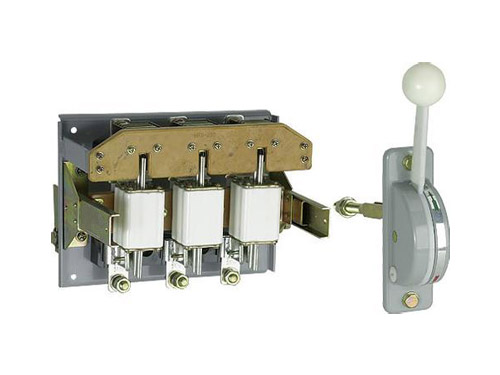

HR3熔斷器式刀開關
產品概述
適用于額定交流50Hz，電壓380V或直流440V，額定電流至660A的工業企業配電網絡中，作為電纜、導線及用電設備的過載和短路保護之用。在正常的情況下，可供不頻繁地手動接通和分?jǐn)囝~定電流及小于額定電流的電路。本產品性能指標符合GB14048.3、IEC94－3標準。
結構特征
熔斷器式刀開關是RTO有填料熔斷器和刀開關的組合電器，具有RTO有填料熔斷器和刀開關的基本性能，在電路正常供電的情況下，接通和切斷電源由刀開關來擔任。當線路或用電設備過載或短路時，熔斷器式刀開關的熔體熔斷，及時切斷故障電流。前操作前檢修的熔斷器式刀開關，中央有供檢修和更換熔斷器的門，主要供BDL配電屏上安裝。前操作后檢修的開關主要供BSL配電屏上安裝。側操作前檢修的熔斷器式刀開關可以制成封閉的動力配電箱。
額定電流600安及以下的熔斷器式刀開關帶有安全欄板，并裝滅弧室。滅弧室是酚醛布板和鋼板沖制件鉚合而成的。
熔斷器式刀開關的熔斷器固定在帶彈簧、鎖板的絕緣橫梁上，在正常運行時，保證熔斷器不脫扣，而當熔斷體因線路故障而熔斷后，只需要按下鎖板可以很方便地更換熔斷器。
主要技術參數
|
型 號
|
刀開關分?jǐn)嗄芰Γˋ）
|
熔斷器分?jǐn)嗄芰Γㄓ行е礙A）
|
熔斷器額
定電流（A） |
熔斷體額定電流（A）
|
||
|
交流830V 50Hz COSφ=0.6
|
直流
V440≤0.004s |
交流380V 50Hz COSφ=0.3
|
直流440V T=0.015-0.02s
|
|||
|
HR3-100
|
100
|
100
|
50
|
25
|
100
|
30、40、50、60、80、100
|
|
HR3-200
|
200
|
200
|
50
|
25
|
200
|
80、100、120、150、200
|
|
HR3-400
|
400
|
400
|
50
|
25
|
400
|
150、200、250、300、350、400
|
|
HR3-600
|
600
|
600
|
50
|
25
|
600
|
350、400、450、500
|
