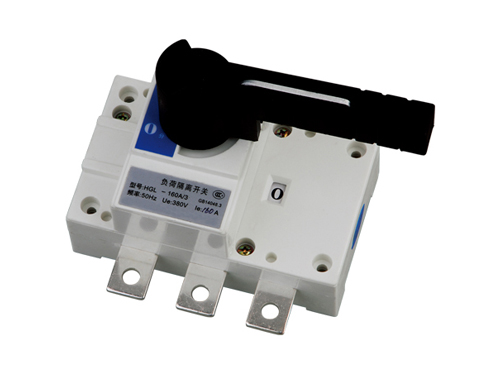

HGL負荷隔離開關

一：開關簡介
HGL系列負荷隔離開關（GL隔離開關）適用于交流50Hz、額定電壓至660V、直流電壓至440V、約定發熱電流至3200A的工企業配電設備中，用作不頻繁接通與分斷電路及電氣隔離之用，廣泛應用于建筑、電力、石油化工及其他行業的配電系統和自動化系統中。
HGLC側面操作負荷隔離開關，在HGL符合隔離開關的基礎上增加了一個側面操作機構，適用于側面操作的接通與分斷電路及電氣隔離之用。
HGLZ轉換符合隔離開關，由兩臺HGL符合隔離開關上下疊裝或左右并裝而組成，適用于雙路電源的切斷或兩臺負載設備的轉換及安全隔離等。
開關符合IEC60947—3、GBI4048.3標準。
開關造型美觀、新穎簡潔，體積小、功能全，是同類產品的最佳選擇！

二：型號及含義
HGL系列負荷隔離開關常見型號
HGL系列負荷隔離開關(柜內操作)：
HGL-125/3 HGL-160/3 HGL-200/3 HGL-250/3 HGL-315/3 HGL-400/3 HGL-500/3 HGL-630/3
HGL-1000/3 HGL-1250/3 HGL-1600/3 HGL-125/4 GL-160/4 GL-200/4 GL-250/4
HGL-315/4 HGL-400/4 HGL-500/4 HGL-630/4 HGL-1000/4 HGL-1250/4 HGL-1600/4

HGL系列負荷隔離開關(柜外操作)：
HGL-125/3J HGL-200/3J HGL-250/3J HGL-315/3J HGL-400/3J HGL-500/3J HGL-630/3J HGL-1000/3J
HGL-1250/3J HGL-1600/3J HGL-2000/3J HGL-2500/3J HGL-3150/3J HGL-4000/3J
HGL-125/4J HGL-200/4J HGL-250/4J HGL-315/4J HGL-400/4J HGL-500/4J HGL-630/4J HGL-1000/4J
HGL-1250/4J HGL-1600/4J HGL-2000/4J HGL-2500/4J HGL-3150/4J HGL-4000/4J

HGL系列負荷隔離開關(板后接線柜外操作)：
HGL-125/3JB HGL-200/3JB HGL-250/3JB HGL-315/3JB HGL-400/3JB HGL-500/3JB HGL-630/3JB HGL-1000/3JB
HGL-1250/3JB HGL-1600/3JB HGL-125/4JB HGL-200/4JB HGL-250/4JB HGL-315/4JB
HGL-400/4JB HGL-500/4JB HGL-630/4JB HGL-1000/4JB HGL-1250/4JB HGL-1600/4JB HGL-125/3J  HGL-200/3J  HGL-250/3J  HGL-315/3J
HGL-400/3J  HGL-500/3J  HGL-630/3J  HGL-1000/3J HGL-1250/3J  HGL-1600/3J HGL-125/4J  HGL-200/4J  HGL-250/4J  HGL-315/4J
HGL-400/4J  HGL-500/4J  HGL-630/4J  HGL-1000/4J HGL-1250/4J  HGL-1600/4J

三：結構特征
1.HGL負荷隔離開關采用模塊化設計，適用于接通與分斷電路或電氣隔離之用，1000A以上只用作電氣隔離。
2.開關采用彈簧蓄能、瞬時釋放的加速關合機構及同事接通與斷開并聯雙斷點的觸頭結構，極大的提高了產品的電氣性能與機械性能。
3.開關采用玻璃纖維增強不飽和聚脂模塑料及手動操作手柄，具有很高的介電性能、防護能力及可靠的操作安全性。
4.開關具有3極、4極（3極+可通斷中性極）
5.開關正面設有標記窗口，只是觸頭的通斷狀態，可根據需要提供后面觀察窗口，直接觀察觸頭的通斷狀態，保證開關操作的可靠性和安全性。
6.手柄可直接裝在開關上操作（簡稱柜內操作），也可通過加長軸在配電柜門外操作（簡稱柜外操作），提供操作方便。
7.可根據需要提供常開常閉輔助觸頭及安裝專用地板與板前板后接線方式，以滿足客戶的多種需求。
8.在分斷位置“0”時，可用兩至三把鎖鎖住手柄，以防止誤操作。

四：適用領域
柜后操作負荷隔離開關
125A-630A的HGL隔離開關適用于電路的接通與分斷或電氣隔離，1000A以上只適用于電氣隔離。

125A-630A有三級、四級(三級+可通斷中性極)。
630A以下可根據需要提供有觀察窗口的產品，直接觀察觸頭的通斷狀態。
可根據需要配裝兩組輔助觸點。
電氣性能與機械性能和HGL-125A~1600A電氣性能與機械性能相對應。
注：僅提供柜外操作產品。

HGL-125A~3200A負荷隔離開關
125A-630A的HGL隔離開關適用于電路的接通與分斷或電氣隔離，1000A以上只適用于電氣隔離。
125A-630A有三級、四級(三級+可通斷中性極)。
630A以下可根據需要提供有觀察窗口的產品，直接觀察觸頭的通斷狀態。
可根據需要配裝兩組輔助觸點。
電氣性能與機械性能和HGL-125A~1600A電氣性能與機械性能相對應。
