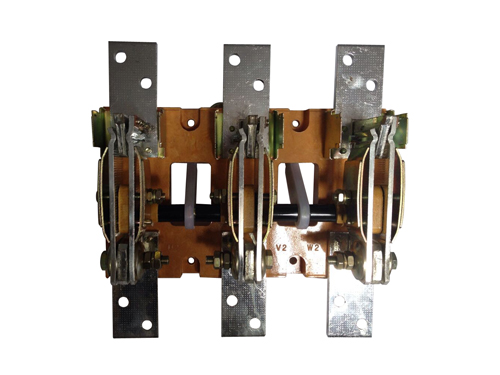

HD13BX開啟式刀開關
產品概述
HD系列、HS系列單投和雙投刀開關適用于交流50Hz，額定電壓至380V、直流至440V,額定電流至1500A的成套配電裝置中，作為不頻繁地手動接通和分?jǐn)嘟?、直流電路或作隔離開關用。其中：
1. 中央手柄式的單投和雙投刀開關主要用于磁力站，不切斷帶有電流的電路，作為隔離開關之用;
2. 側面操作手柄式刀開關，主要用于動力箱中;
3. 中央正面杠桿操作機構刀開關主要用于正面操作、后面維修的開關柜中，操作機構裝在正前方;
4. 側方正面操作機械式刀開關主要用于正面兩側操作、前面維修的開關柜中，操作機構可以在柜的兩側安裝;
5. 裝有滅弧室的刀開關具有電流負荷，其他系列刀開關只作隔離開關使用。

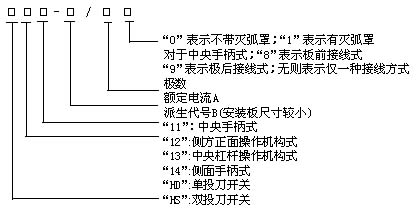

型號及其含義
主要技術參數
1. 額定電壓為交流380V、直流220v、440v;
2. 額定電流為100、200、400、600、1000、1500A;

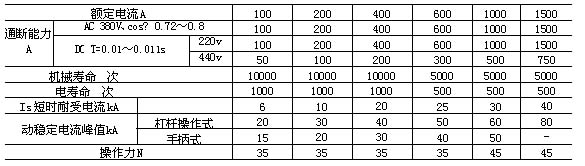

3. 主要技術性能參數見表1。
外形及安裝尺寸

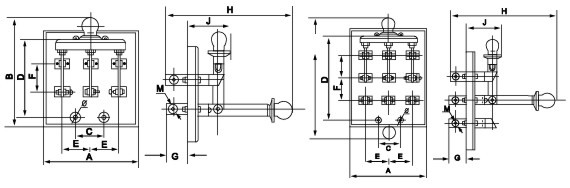

1. HD11板前接線(見圖1表2);
2. HD11板后接線(見圖2、表3);
3. HS11板后接線(見圖3、表4)。
|
|
|
|

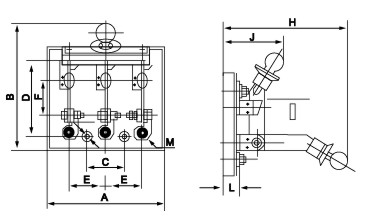

圖1 |
|
 |
|
|
圖2 |
圖3 |
|

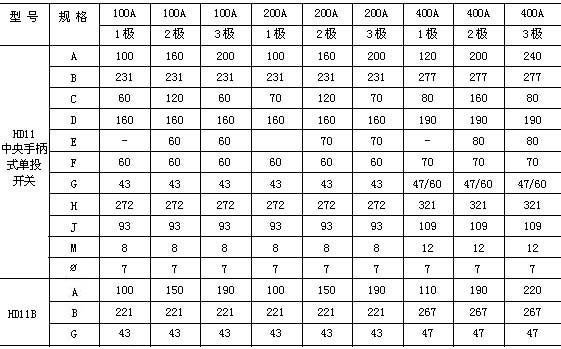

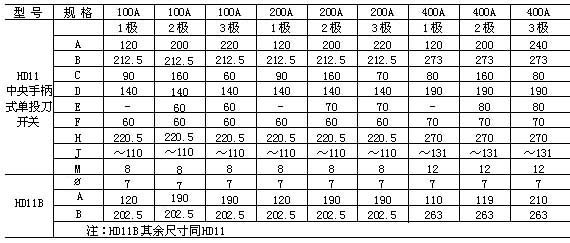

(mm)表3 |
|
|
|
|
|

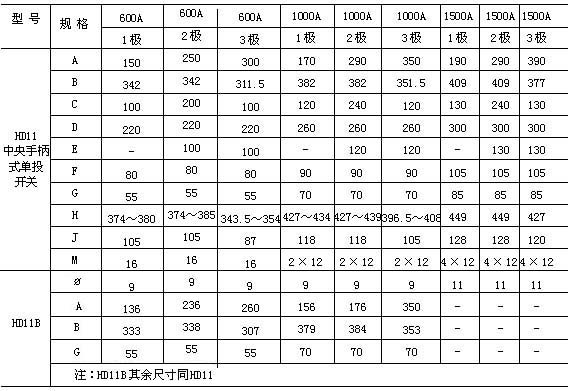

(mm)續表3 |
|
|
|
|
|

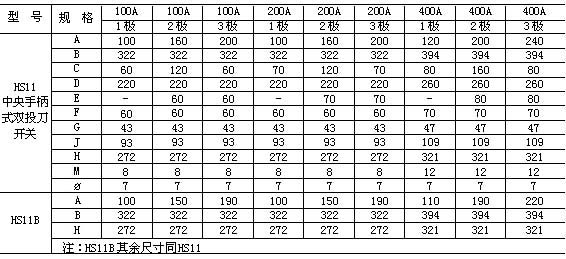

(mm)表4 |
|
|
|
|
|

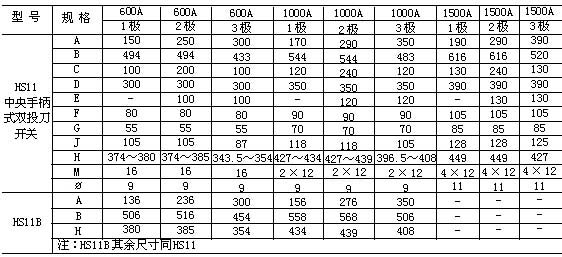

(mm)續表4 |
|
|
|
|
|
|
|
|

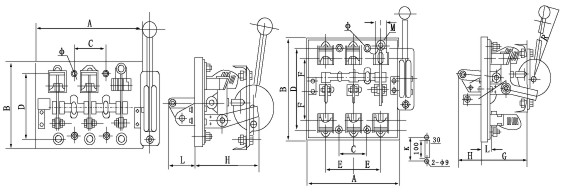

4、 HD12外形及安裝尺寸(見圖4、表5)
5、HS12外形及安裝尺寸(見圖5、表6) |
|
|
|
|
|
圖４ |
圖5 |
|

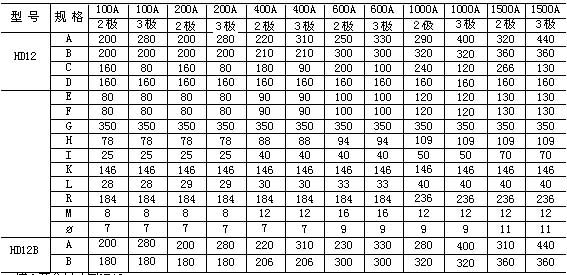

(mm)表5 |
|
|
|
|
|

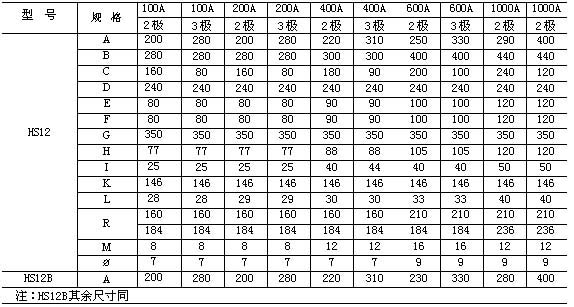

(mm)表6 |
|
|
|
|
|

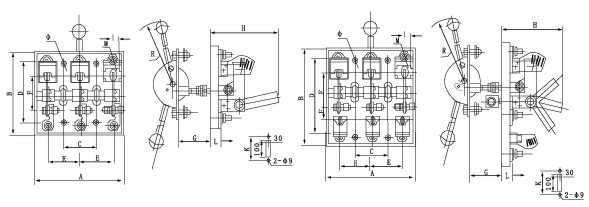

6. HD13外形及安裝尺寸(見圖6、表7) 7. HS13外形及安裝尺寸(見圖7、表8) |
|
 |
|
|

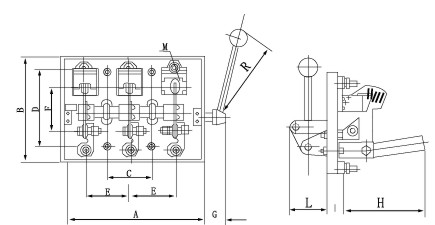

圖6 |
圖7 |
|

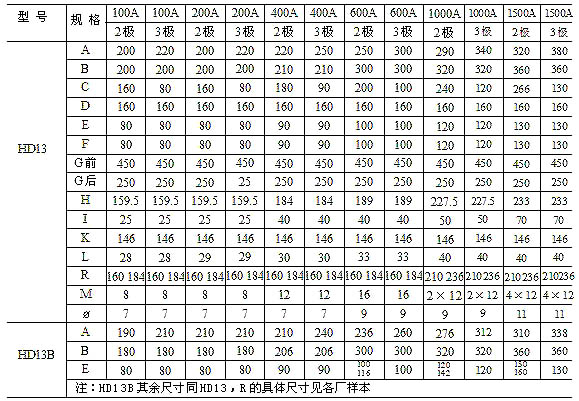

(mm)表7 |
|
|
|
|
|

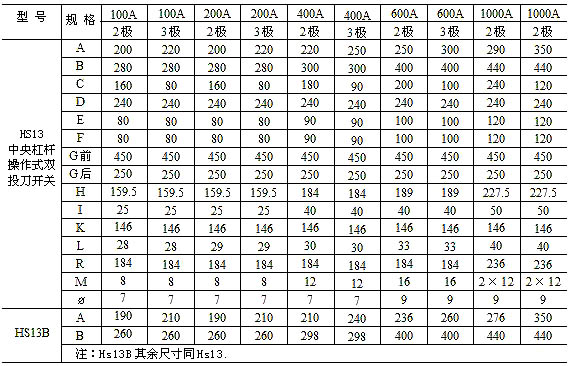

(mm)表8 |
|
|
|
|
|

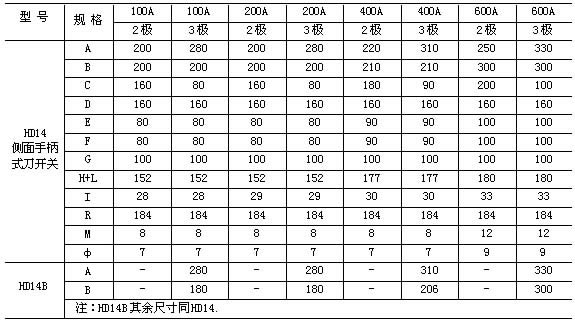

8. HD14外形及安裝尺寸(見圖8、表9)(mm)表9 |
|
|
|
|
|
|
|
