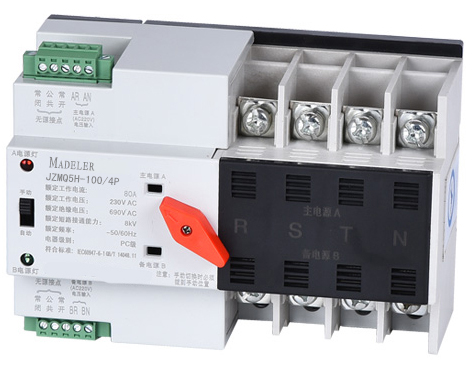

JZMQ5H微型雙電源開關

1 產品概述
JZMQ5H雙電源自動轉換開關是新開發的微型家用電源轉換開關。該開關主要用于測試主電源或備用電源是否正常。當正常電源異常時，備用電源會立即啟動開始工作，從而確保電源供給的連續性，可靠性和安全性。該產品專為家用軌道式安裝而設計，專門用于PZ30配電箱。
雙電源自動轉換開關適用于50或60HZ額定400V交流電的應急供電系統。TPQ5H有構造堅實，轉換可靠，安裝維護方便以及壽命長的特點。廣泛用于各種無法持續停電的場合，既可靠電工作，又可手動操作。ATSE是由TSE和控制器組成。按GB/T14048.11 ，指定第6-1部分:多功能設備和開關設備可知ATSE是最符合要求的低壓開關設備和控制裝置。

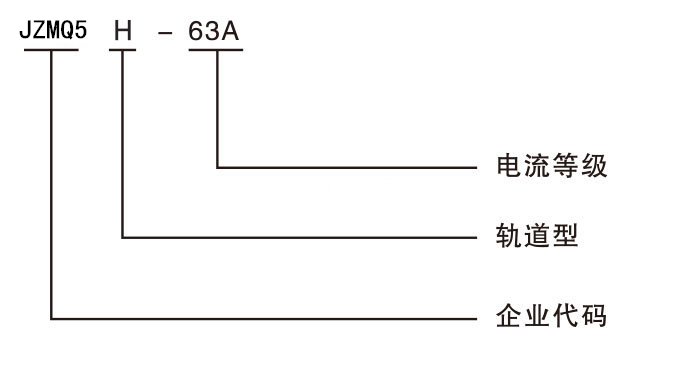

2 產品模型與分類

4.正常運行時間與安裝條件
4.1 周圍空氣溫度
溫度最高不超過40℃ ，最低不低于-5℃ ， 24h 內平均溫度不高于35℃。
4.2 海拔高度
安裝地點的海波不應高于2000m
4.3 大氣條件
當最高溫度達到40℃，安裝場地相對濕度不該超過50% ;當溫度為最低溫度-5℃，相對濕度較高，例如:溫度25t ，相對濕度則為90% 。
由于溫度變化，應采取特殊措施處理產品表面偶爾產生的凝結現象。
4.4污染等級
JZMQ5H污染等級符合GB / t14048.11 指定等級3
4.5 安裝類別
JZMQ5H的安裝類型是符合GB / t14048.11中指定類別
4.6 安裝條件
JZMQ5H可垂直安裝在控制柜或配電柜中。確保安裝的距離符合圖示1 中的要求。
5 外觀尺寸和安裝尺寸

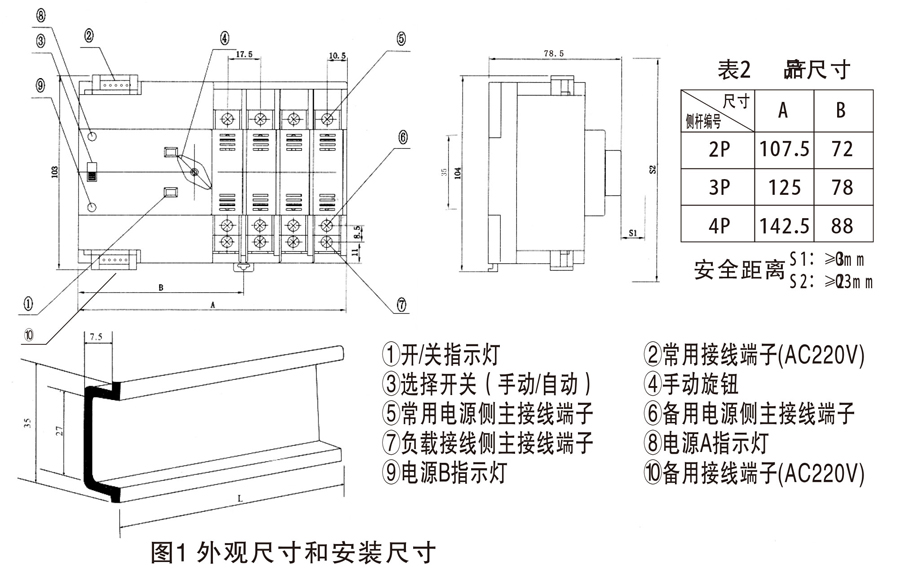

5.1 關于ATS外觀尺寸和安裝尺寸見表2和圖1

6.1 手動/ 自動操作
SE可以保證在電路操作中的發電和斷電的性能，但對于手動操作，由于發電和斷電速度或操作員的差異， JZMQ5H并不能保證上述性能。在手動發電和斷電時過程中，可能會出現過量的銀合金損耗。因此，當所有的電源切斷檢查和維護操作系統和觸點時，只需將選擇開關拉到手動位置即可。一般情況下，請將選擇開關拉到自動位置。當手動操作時，將選擇開關拉到手動位置。手動操作完成后，將選擇開關從手動位置拉到自動位置。
6.2 控制電路
SE將瞬間活躍起來。轉換完成后，控制電路中的線圈會被內部轉換器斷開。額定電壓80%-110%之下，線圈可以正常運行。電壓過低會導致線圈發熱甚至自燃。

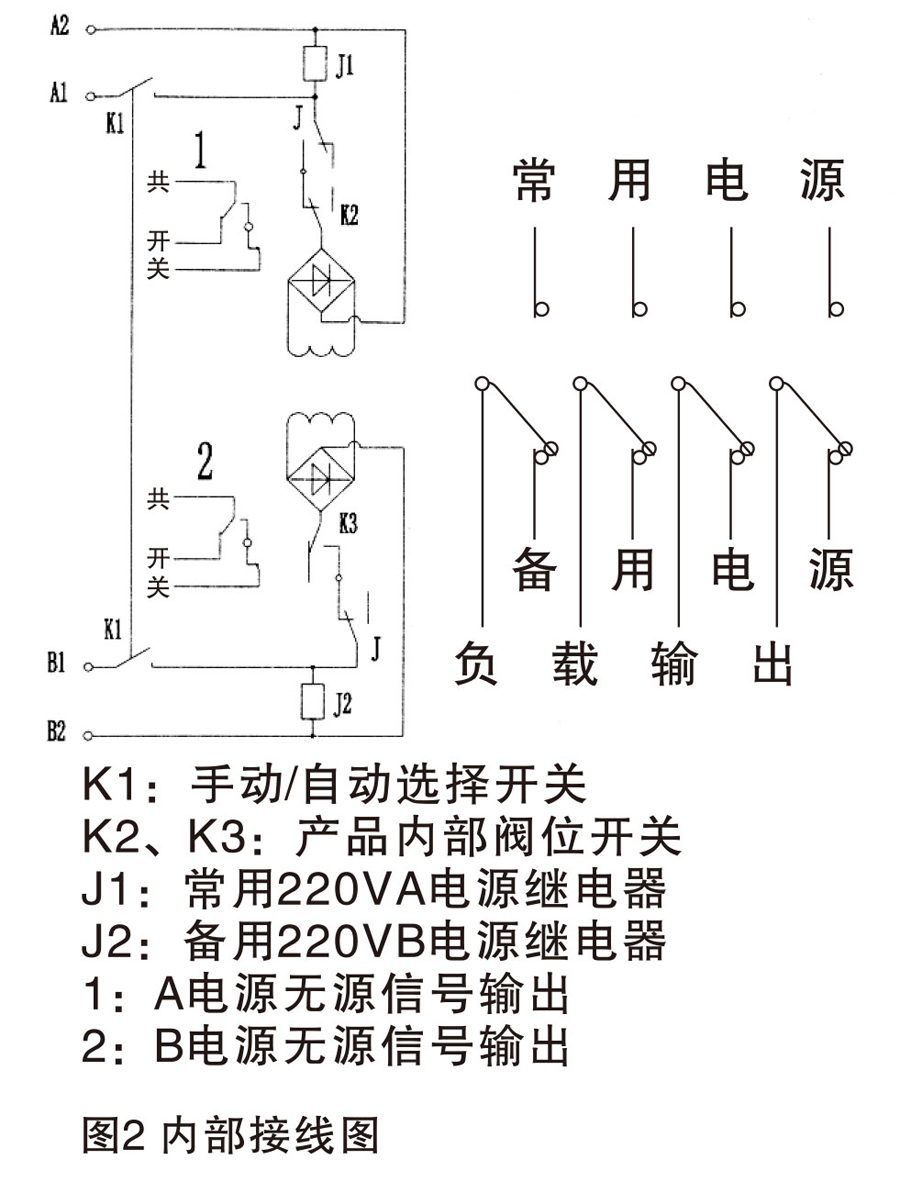

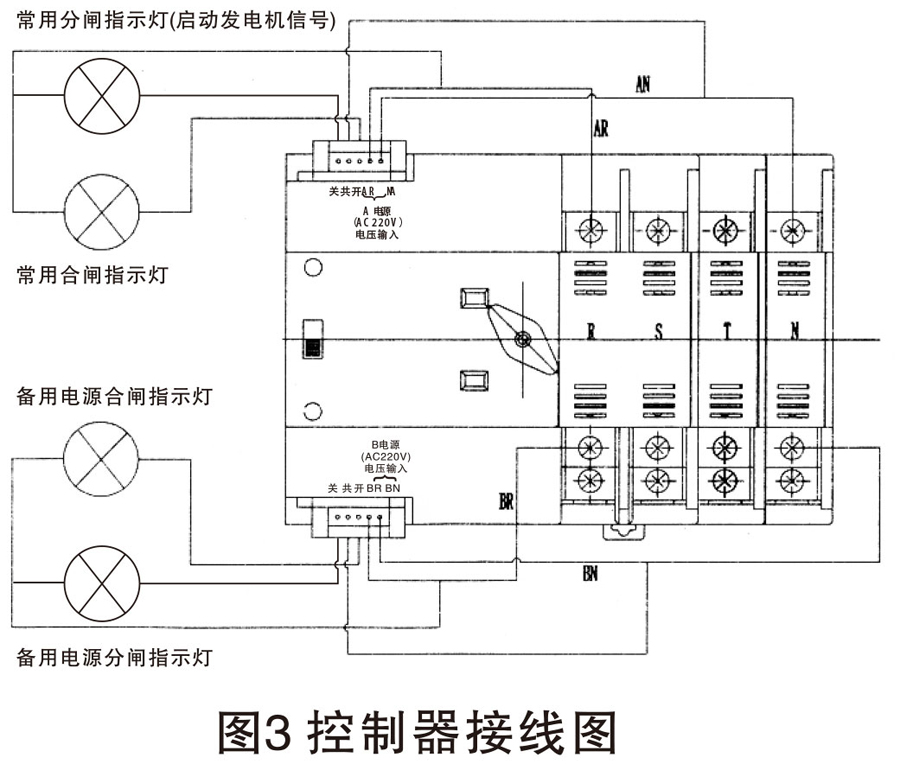

7 接線圖(見圖2 ，圖3)

3.基本參數

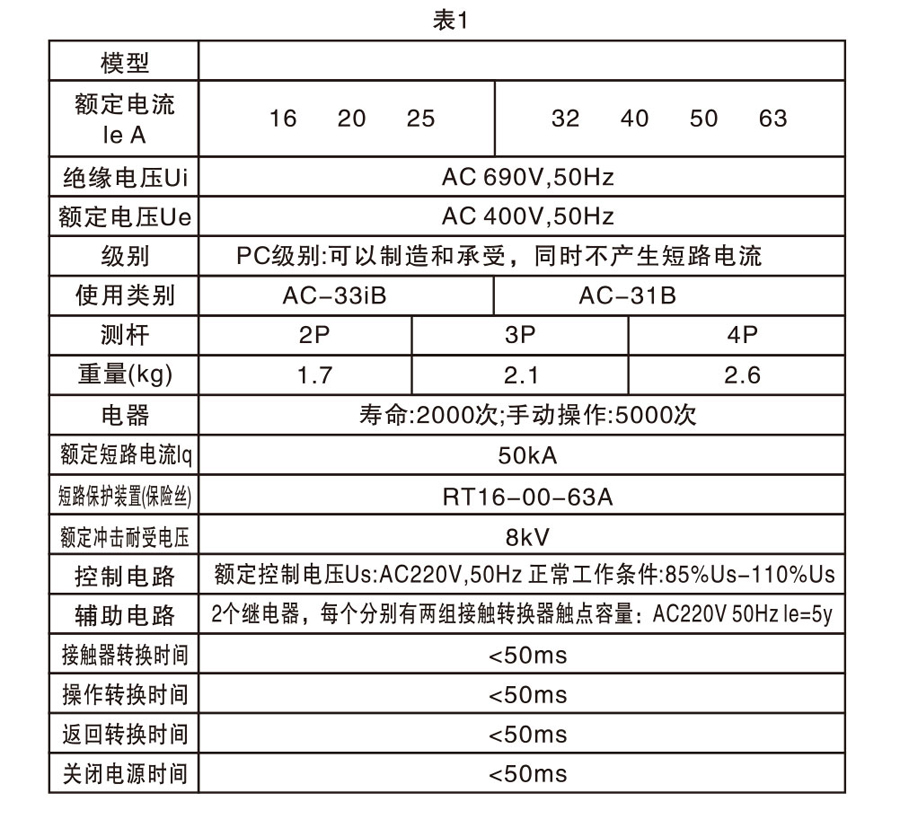

詳情請見表1 關于W2R的基本參數

8 安裝與接線
8.1 確保專業人員在安裝和布線前閱讀本說明書。
8.2 安裝前請檢查TPQ5H的完整性。然后用操作手柄打開和關閉TSE ， 檢查傳動裝置的靈活性并檢測正常和備用電源每個階段負載的生成和斷開條件。

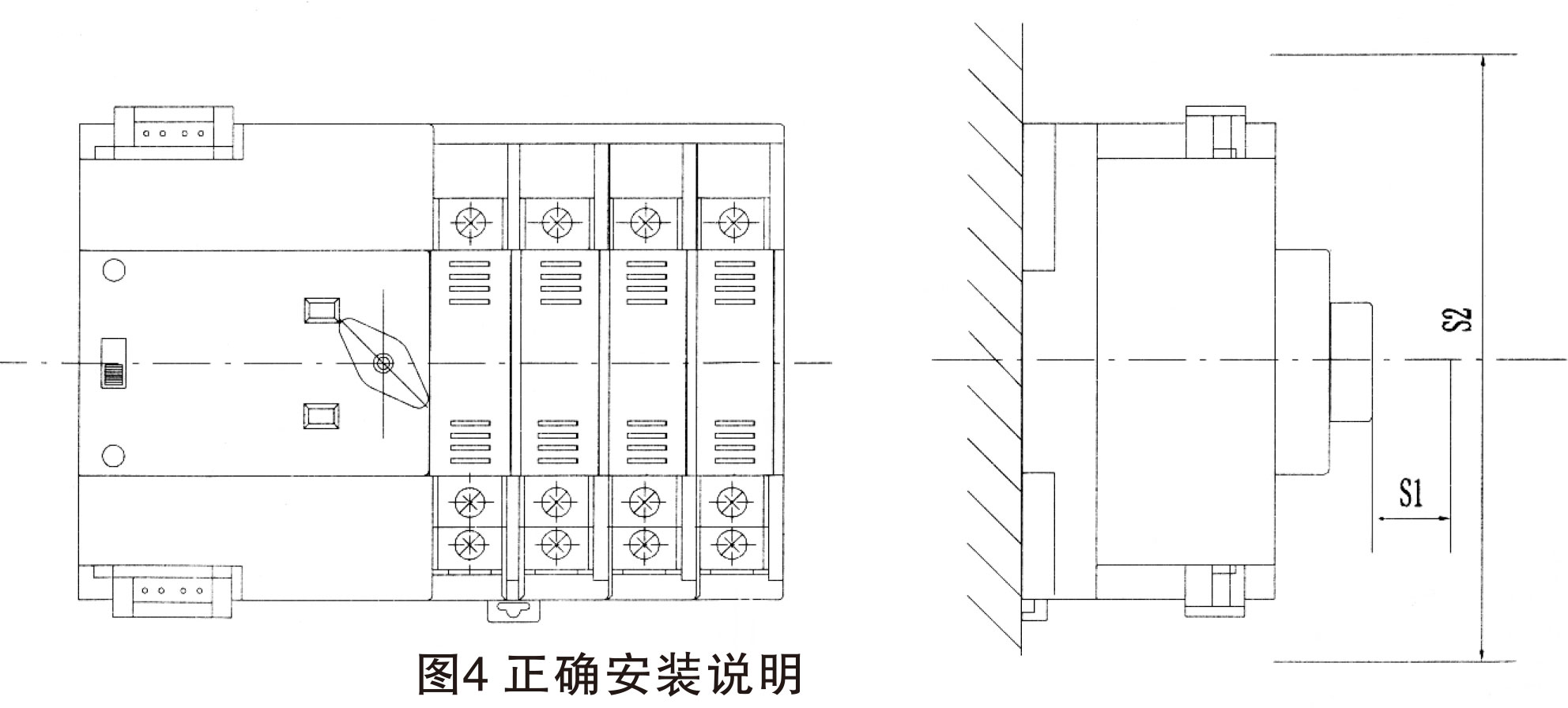

8.3 正確安裝步驟見圖。商標在產品的前面。如因線路及其他原因未能按正確步驟進行安裝， 請與我們聯系。安全距離S1 ， S2應該不低于圖1 和圖2中的標注. (詳情見旁邊圖示)

8.4檢測控制電壓:AC50Hz AC220V.控制電路中線圈不能太長。銅絲的切面面積不宜大于2.0mm2.
8.5 根據配電系統安裝的要求，請配備適當?shù)臄嗦菲?，確保工作人員和設備的安全。

9 維護、檢查和儲存
9.1 維修和檢查應由專業人員操作，提前將所有電源切斷。
9.2 為確保TSE的良好性能，首次維修和檢查應在使用后6個月內進行，并至少每年維護和檢查一次。在安裝條件苛刻的場合，應增加維護和檢查頻率。
93 維護和檢查項目
a.請?jiān)诎l(fā)生故障時清除灰塵和污垢。
b.請檢查電觸點接觸部件是否變形和損壞， 清除附著在表面和周圍燒焦的金屬顆粒。
c.接觸面上的鐵銹、酸化和灰塵可能導致接觸不良，請多次手動操作，必要時測量接觸電阻。
d . 因長期受潮以及處于懸空的狀態中， 使用前請將JZMQ5H擦干。去除灰塵和污垢后， 使用500V兆歐表測量絕緣電阻正常供應，交替供電， 負載側桿，包括帶電部件和金屬板之間的絕緣電阻。而且絕緣電阻應不小于10MQ 。
9.4 JZMQ5H應存放在與正常工作環境相當?shù)沫h(huán)境中，具有防塵、防潮和防磕碰措施。
