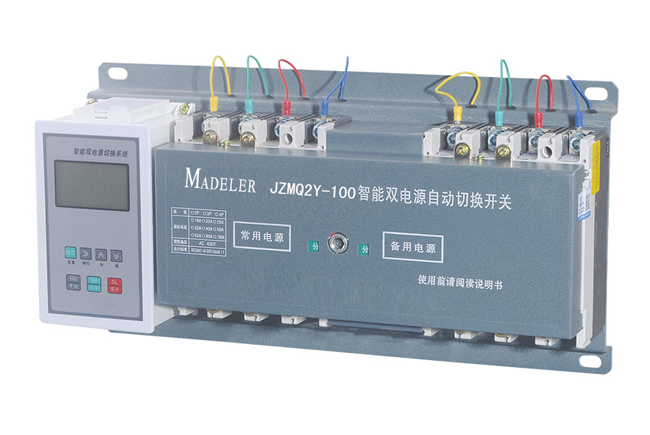

JZMQ2Y智能型雙電源自動轉換開關

產品概述
二段保護、高分?jǐn)?、體積小、安裝方便。
電網-電網（日型）、電網-發電機（F型）各取所需，自動、手動兼容。
欠電壓、過電壓、斷相、過載、短路保護、帶消防遠程接口、通訊接口、功能齊全。
一體式、分體式任君選用。
運行參數整定可調，LCD顯示全中文菜單操作。
額定電壓400V，額定電流10A-1250A。

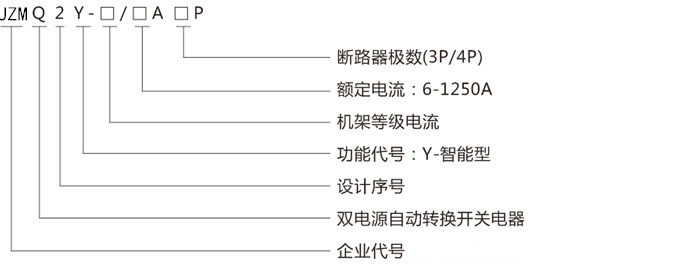

型號含義

用途及使用環境
JZMQ2Y系列智能自保雙電源轉換開關(以下簡稱開關)適用于交流50Hz,額定工作電壓400V，額定工作電流16A-2000A.使用于緊急供 電系統的兩路電源常用電源(N)與備用電源(R)之間的互相之間的互相轉換(也可設定為手動)和作為控制、信號、聯鎖等用途的控制電路的 開關，本品在某些型號中帶有通訊專口，可實現遠程控制，讓用戶實現無人值守變電所。適用于住宅小區、軍事設施、醫院、商場機場等 場所。

性能特點
JZMQ2Y系列雙電源自動轉換開關具有完善的檢測、保護功能，它采用高速單片嵌入式微處理器為主控芯片，實時檢測電源的供電狀況，能確保供電系統可靠運行。
1、具有機械聯鎖和電氣聯鎖雙重保護功能，以防止兩臺斷路器同時合閘。
2、具有“手動控制”、“自投自復”、“常用供電”、“備用供電”、“斷電再扣”、“自投不自復”6種控制運行方法。
3、具有欠電壓、過電壓、缺相等保護功能，防止故障電源向負載供電。
4、具有電源故障、斷路器脫扣等故障的報警或指示功能。
5、具有防止二次重合閘功能：（即負載側短路、過載、斷電器自動合閘（脫扣）后，不能自行自動合閘）。
6、具有運行參數值（欠電壓值、過電壓值、分閘延時值、=合閘延時值）整定可調，LCD同時顯示兩路相電壓；全中文菜單操作，方便用戶實時查詢。
7、具有消防接口，緊急情況下，只要接入消防控制DC24V（控制電壓由用戶選擇），本控制器會立即輸入-控制觸點迅速切斷相關回路。
8、具有RS485、RS232C串行通訊接口，應用MODEBUS通訊規約。

主要技術參數
電器級別：CB級(即斷路器主觸頭能接通分?jǐn)喽搪冯娏鞑⑴鋫溥^(guò)電流脫扣器)；
使用類別：AC-33B(典型用途：電動機負載、電阻和30%以下白熾燈負載)。
額定工作電壓：線電壓～400V，
額定頻率：50Hz；
欠電壓保護整定范圍值：150V-180V可調；級差1V，出廠設定值150V。
欠電壓恢復正常值：欠電壓值+25V。
過電壓保護整定范圍值：240V-280V可調；級差1V，出廠整定值280V。
過電壓恢復正常值：過電壓值—10V。
分閘延時時間：1.2～60s可調；級差1s，出廠設定值1.2s(1.2s顯示12, 60s顯示600)。
合閘延時時間：1.2～60s可調，級差1s，出廠設定值1.2s(1.2s顯示12, 60s顯示600)。
發電機啟動延時時間：10s。
電壓表顯示精度：2.5級。
注：欠電壓值、過電壓值及各相供電壓顯示均為相與中性線之間的電壓。

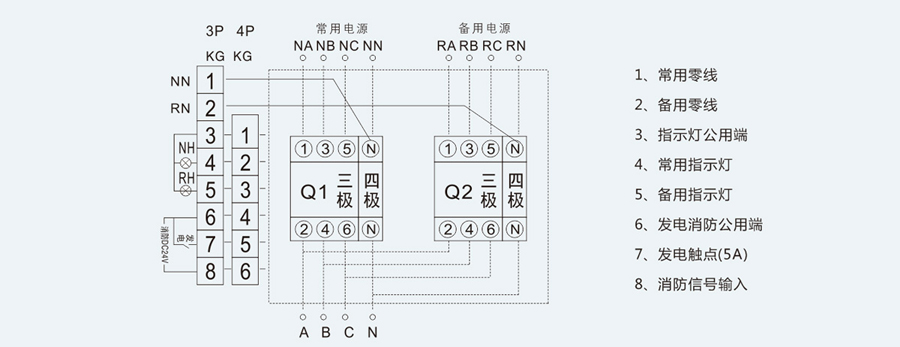

智能型接線圖

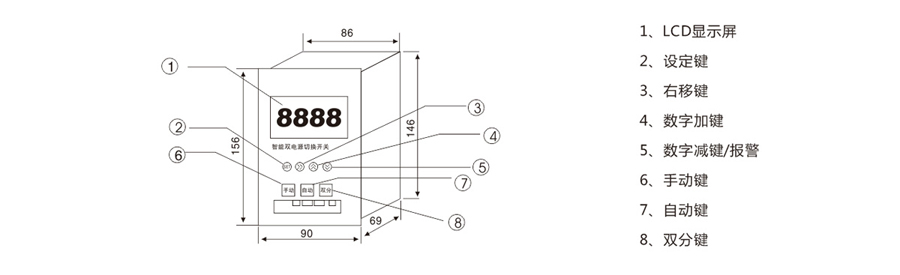

外型安裝尺寸

控制器安裝開孔尺寸：85×105

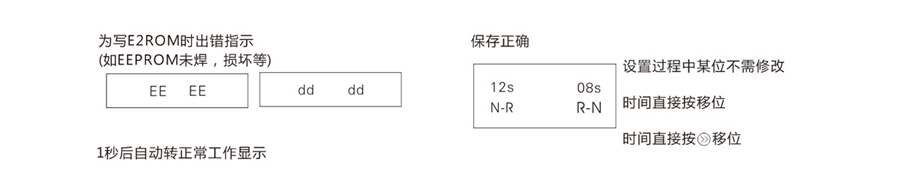

注：LCD顯示自投自復簡稱（自復），自投不自復簡稱（不自復），“SF01”不可改動（雙分時間）。

規格\尺寸	分體式W	一體式W	分體式W1	一體式W1	L	L1	H
JZMQ2Y-63/3P	325	420	305	400	185	160	140
JZMQ2Y-63/4P	355	445	335	425	185	160	150
JZMQ2Y-100/3P	355	465	335	445	205	180	140
JZMQ2Y-100/4P	385	495	365	475	205	180	150
JZMQ2Y-225/3P	395	505	375	485	215	195	150
JZMQ2Y-225/4P	430	535	410	515	215	195	170
JZMQ2Y-400/3P	585	585	345	345	345	325	200
JZMQ2Y-400/4P	635	635	345	345	345	325	200
JZMQ2Y-630/3P	712	712	345	345	345	325	200
JZMQ2Y-630/4P	772	712	345	345	345	325	200
JZMQ2Y-800/3P	785	785	745	745	345	325	240
JZMQ2Y-800/4P	790	790	750	750	325	305	240
JZMQ2Y-1250/3P	670	670	630	630	390	365	240
JZMQ2Y-1250/4P	800	800	760	760	390	365	240
