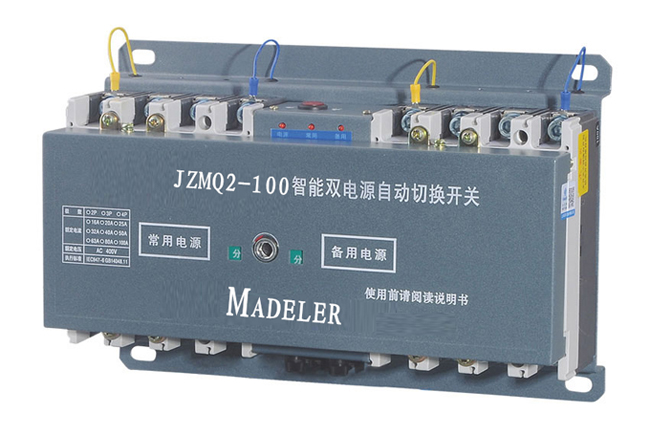

JZMQ2末端型雙電源自動轉換開關

適用范圍
該系列雙電源自動轉換開關主要由兩臺具有高分?jǐn)嗄芰Φ腡PM1系列斷路器及本公司自行研制的雙電源自動轉化開關控制器等組成， 適用于額定電壓400V、50Hz，額定電流800A及以下的高層建筑、醫院、商場、銀行、消防、化工、冶金、軍事設施等不允許的斷電的一 類負荷，部分二類負荷，完成雙回路供電系統的電源自動轉換，從而保證重要用戶供電的可靠性。本產品符合GB/T14048.11-2002 IEC60947-6-1(1998)《自動轉換開關電器》標準。

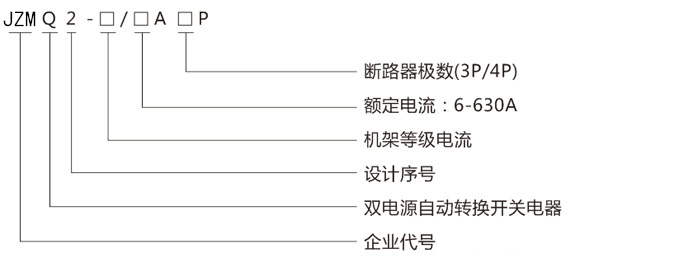

型號含義

正常工作條件
◎ 安裝的海拔高度不應超過2000米。
◎ 周圍環境溫度上限不高于+40℃，下限不低于-5℃，24小時平均值不超過+35℃。
◎ 大氣的相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低的溫度下，可以有較高的 濕度，應考慮到溫度變化會發生產品表面的凝露。
◎ 無爆炸危險的介質，且介質無足以腐蝕和破壞絕緣的氣體與塵埃。
◎ 無顯著搖動和沖擊震動的地方。

基本結構
自動電源切換開關主要由電源轉換執行斷路器組成，開關工作有三個狀態位置供用戶選擇：常用電源（N）合、雙分備用電源（R）合， 開關具有體積小，重量輕、工作穩定，使用方便等。

安裝及使用方法
接線時常用電源N應接入常用電源執行斷路器QN，備用電源應該接入備用電源執行斷路器QR。當QN和QR為四線斷路器時，接線方式按接 線圖，其中QN和QR的1，3，5為三相（A、B、C）進線端2、4、6為三相出線端，7為零線（N）進線端，8為零線出線端。
若選用斷路器為三極斷路器，則必須將常用電源（N）的零線NN和備用電源（R）的零線NR同時接到三極專用接零線端子KG上。具體操作 見接線圖。雙電源切換開關自動控制器的工作電源取斷取斷路QN和QR的進線端A相和零線N，若選用斷路器為三極斷路器時，必須要接零線NN 和NR，該三極專用接線零端子在兩臺斷路器中間，在自動電源切換開關安裝，接線過程中，切不要把原接在斷路器進線端的本機控制器線忘掉， 碰斷或短路等。

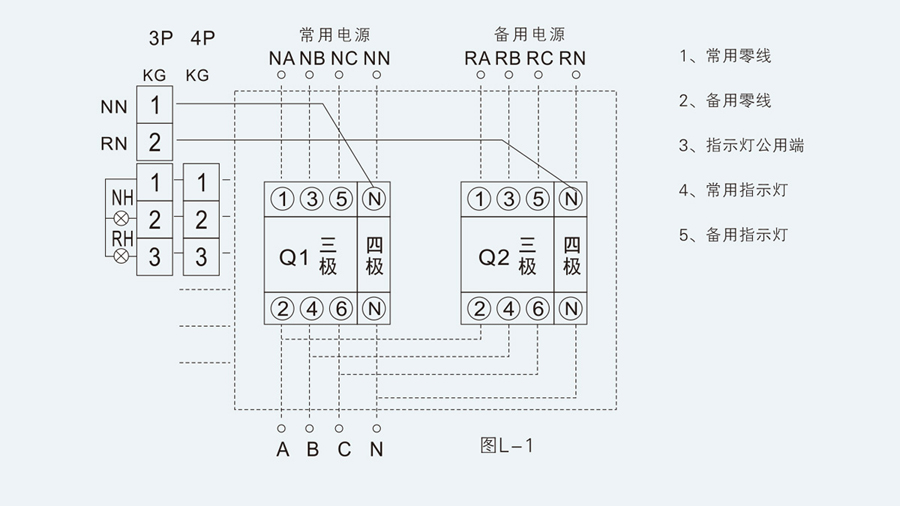

末端型接線圖

使用操作
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動-自動按鈕置于手動操作位置，當推動手柄順時針旋轉 至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QR合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路QR合閘，常用電 源執行斷路器QN分閘。

面板中，電源指示燈（紅），若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動-自動按鈕置于自動位 置狀態，如果常用電源供電正常，切換開關將自動投入常用電源執行斷路器QN合閘狀態，面板中N電指示燈（黃）亮；如果常電源供電不正常， 則切換開關將自轉換到備用電源QR供電，備用電源指示斷（綠）亮。

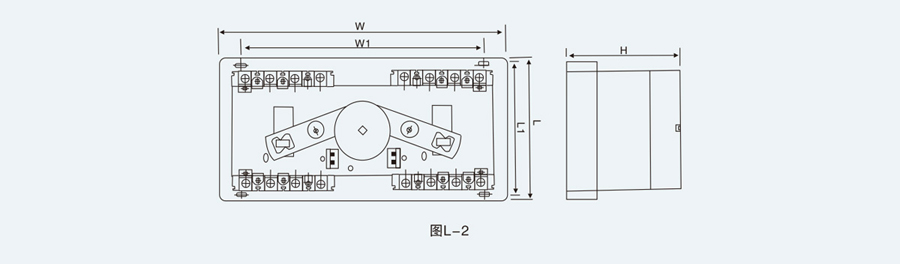

外形安裝尺寸

規格\尺寸	W	W1	L	L1	H
JZMQ2-63/3P	250	230	180	160	125
JZMQ2-63/4P	275	255	180	160	140
JZMQ2-100/3P	290	265	205	180	125
JZMQ2-100/4P	320	300	210	180	140
JZMQ2-225/3P	330	310	215	195	150
JZMQ2-225/4P	365	345	215	195	150
JZMQ2-400/3P	463	415	310	285	190
JZMQ2-400/4P	505	455	310	285	190
JZMQ2-630/3P	530	475	320	295	200
JZMQ2-630/4P	580	533	320	295	200
JZMQ2-800/3P	805	755	345	325	190
JZMQ2-800/4P	855	815	345	325	190
JZMQ2-1250/3P	670	630	390	365	280
JZMQ2-1250/4P	800	760	390	365	280

警告事項
為了您與設備的安全，使用前請?jiān)敿?xì)閱讀下列各項內容：

1. 認真詳細閱讀各項操作規范，并嚴格遵守操作規范，應避免造成嚴重?fù)p失。

2. 警告那些不規范操作造成產品設備嚴重?fù)p失的人。
1、不可以帶電插拔控制器插頭,否則將導致觸電危險或產品損壞。
2、非專業人員禁止操作或修改,否則將導致觸電危險或產品損壞。
3、本產品用戶無需改動，否則將導致產品損壞。
4、負載容量不能超出開關的額定位置，否則將導致開關脫扣或燒壞。
5、不可以將零線誤接入相線,兩路斷路器輸入必須一致選用三極斷路器時，將常用電源NN和備用電源NR零線同時接到接線端子KG第一腳，
否則將導致開關損壞。地線應接可靠,確保使用安全。
6、不能直接安裝在戶外工作，否則縮短壽命或引起不良反應。
7、不可以直接安裝在易燃易爆、潮濕、陽光直射、高溫、振動、沖擊等地方。否則將縮短使用壽命或?qū)е庐a(chǎn)品燃燒爆炸。
8、不可以直接安裝在有導電塵埃,金屬絲侵入的地方,否則將會導致產品損壞或機械故障。
9、應滿足樣本中的各項要求,否則將縮短使用壽命.
