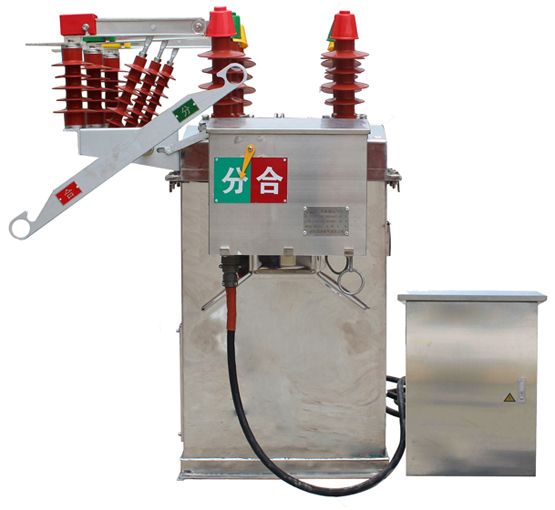

ZW8-12柱上真空斷路器(帶計量)



一、產品概述：
      ZW8-12型戶外高壓真空斷路器是額定電壓為12KV，三相交流50Hz的戶外高壓開關設備，主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。
      該產品配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作?？稍跀嗦菲骷由涎b隔離開關。
       ZW8-12型戶外高壓真空斷路器融合了當今世界最新的永磁機構與環氧樹脂整體澆注固態絕緣工藝等先進技術，并采用了真空開斷技術，具有電壽命長、開斷可靠和長期完全免維護的特點。外絕緣采用進口戶外專用型環氧樹脂整體澆注而成，具有耐紫外線，防閃絡，抗污染等優點。本產品完全無油，無SF6，免維護，不污染環境。采用先進的永磁機構，機械性能穩定可靠；并裝有手動分、合閘機構，必要時可現場手動分、合閘操作。該產品具有體積小、重量輕、操作方便、運行可靠、無污染、免維護等諸多優點。

二、產品主要特性：
環氧樹脂固體絕緣、無油、無SF6、對環境無危害
真空開斷、縱向磁場滅弧、穩定可靠
進口戶外專用型環氧樹脂，耐紫外線、防閃絡，不易老化
永磁操作機構，免維護，可長期可靠工作
雙穩態永磁機構，不會退磁，可永久使用
機械壽命最少可以達到20000次以上
結構緊湊、體積小、重量輕，便于安裝和運輸
箱體經過特殊處理，無銹蝕，可保持外形持久美觀(可選用不銹鋼箱體)
采用高智能型微機控制器，提供多種功能，可滿足用戶的各種要求
可配FTU實現遠方控制、監視以及實現SCADA功能
ZW8-12戶外高壓真空斷路器應用與特點
ZW8-12戶外真空斷路器采用CT23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。
ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

三、應用與特點：
ZW8-12戶外真空斷路器采用CT23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。
ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

四、使用環境條件：
環境溫度：上限+40t下限-30。C
海拔高度：《1000m
風壓：≤700Pa（相當風速34m／s）
空氣污穢程度：III級
無經常性劇烈震動

五、組成結構：
   1）整體結構為三相共箱式
   2）真空滅弧室
   3）彈簧操動機構
   4）絕緣系統
   5）導電回路
   6）箱蓋、箱體
   7）密封件

六、產品特點：
　　1）根據用戶需要可安裝50／5，100／5，200／5，400／5，630／5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣
　　2）內置多抽頭電流互感器可作為過電流保護之用
　　3）采用雙繞組電流互感器可作為保護和計量用
　　4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙” （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。
　　5）可加裝隔離開關

七、訂貨須知：
　　訂貨時用戶需提供下列技術資料：
　　1）斷路器型號、名稱、數量。
　　2）額定電流，額定短路操作電流。
　　3）操作方式、操作電壓。
　　4）配備電流互感器電流比。
　　5）使用場合。

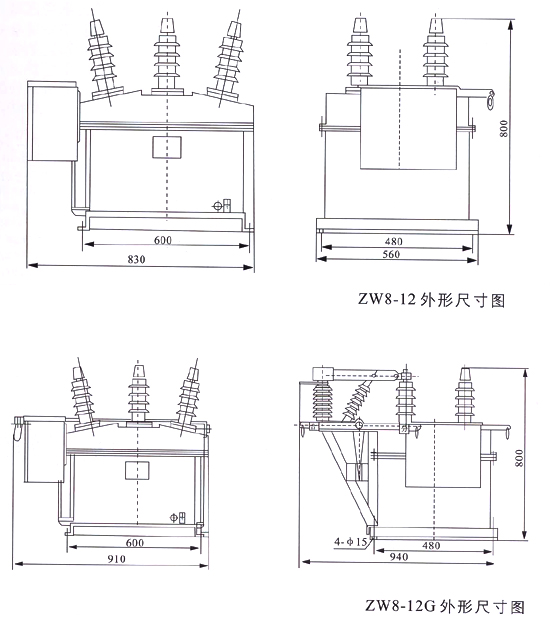

八、外形及安裝尺寸

九、使用環境條件：
1、周圍空氣溫度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；
3、風壓：不超過700Pa(相當于風速34m／s)
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、最大日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

十、訂貨須知事項：
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。

十一、售后服務：
我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：
1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
2.在接到報修通知后，七個工作日內趕到現場并解決問題。
3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。
4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。
5.在保修期內，以下情況將實行有償維修服務;
(1)由于人為或不可抗拒的自然現象而發生的損壞。
(2)由于操作不當而造成的故障或損壞。
(3)由于對產品的改造、分解、組裝而發生的故障或損壞.
