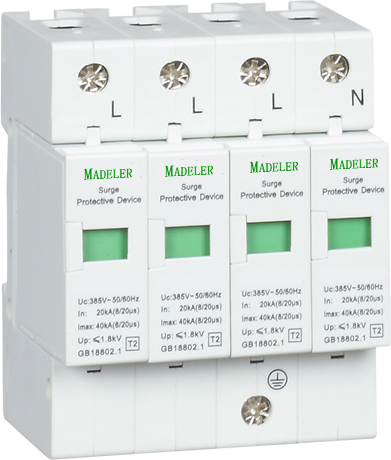

JZMD-C-40KA\4P電涌保護器

◆ 產品說明:

JZMD系列電涌保護器（以下簡稱SPD）適用于交流50/60HZ，額定電壓至380V的IT、TT、TN-C、TN-S、IT等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。

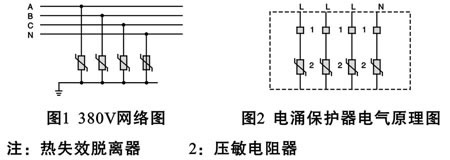

◆ 電氣原理圖:

◆ 主要技術參數:

型號規格	JZMD1-C-40	JZMD1-C-20
電網運行電壓Un(V)	380/220	380/220
最大持續工作電壓Uc(V)	420/275	420/275
電壓保護水平Up(kV)<	2.0/1.0	2.0/1.0
最大放電電流(8/20μs)1max(kA)	40	20
標稱放電電流(8/20μs)In(kA)	20	10
響應時間ns	<25
防護等級	IP20
安裝	35mm軌道
外殼材料	一組轉換，常開
遠程遙信觸點類型	阻燃增強PC
端子性能	AC220V 1A DC 30V 1A COSΦ=1
遠程遙信端子導體載面	1.5mm單股線/多股線

◆ 安裝:

JZMD-C-40安裝在LPZ1或LPZ3交界處，連接銅導線為2.5-35mm2。適用住宅配電箱、計算機設備、信息設備、電子設備及控制設備前或最近的插座箱內。

JZMD-C-40安裝在LPZOB或LPZ1區與PZ2交界處，連接銅導線為2.5-35mm2。

◆ 遙信觸點:

保護器可以制作帶有遙信觸點，遙信觸點有一組轉換觸點，11中簧、11和12動斷、11和14動合，遙信觸點有一組常開12和14，如果保護器的模塊或者多個模塊失效，觸點將閉合、斷開送出故障信息。

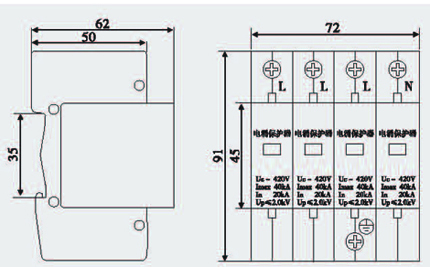

◆ 外型尺寸圖:
